Setup, apparatuurlijst en instrumenten





De studio in het kort: hoe is het aangesloten en hoe werkt het:
De mixer en de hardware

De computer en de bijbehorende hardware en software





De studio-apparatuur is als volgt op te delen



De mixer

Dynamiek

Effectprocessors/effecten

Diversen

De computer met DAW sequencer, VST effecten en instrumenten interfaces en controllers

Recorders en players (anders dan PC) -ook voor digitalisering van uw multitrack cassettes-

Mastering

Afluistering

Instrumenten en instrumentversterking

Microfoons



De studio in het kort: hoe is het aangesloten en hoe werkt het





De mixer en de aangesloten randapparatuur



Een mixer met 48 inputs (24 A en 24 B-inputs) en o.a. 24 inserts op de kanalen, 8 groepen en 2 masterkanalen (L+R). Verder o.a. 6 aux sends (max. 3 tegelijk per kanaal inzetbaar), 4 stereo returns, en speaker aansluitingen voor 2 sets monitoring.

  • 6 kanalen (4x drums en 2x mic pre-amp) zijn voorzien van compressie via de inserts. Achter de gate en de compressor op de mic kanalen zit een de-esser. Op de drum inserts zit een gate/compressor/limiter
  • de andere 18 kanalen zijn voorzien van Denoisers via de inserts
  • masterkanalen zijn voorzien van volledige mastering-sectie via de inserts met analoge multiband-compressor, analoge 5-band parametrische EQ met high- en low-pass filters, digitale 6-band parametrische EQ, enhancer/exciter, buizen saturatie en een digitale 30-band grafische EQ
  • de drumcomputer is met 4 uitgangen (kick/snare/stereo) verbonden met de mixer
  • de 2 full-synthesizers en 2 rack-synths zijn stereo aangesloten
  • de elektrische gitaren zijn op de mixer aangesloten vanaf de mix outputs van de pre-amps en via de DI's van de eindversterker en eventueel ook nog via één of meer microfoon voor de gitaarcab
  • de basgitaren zijn op de mixer aangesloten vanaf de stereo XLR-outs van de pre-amp, vanaf de DI van de versterker en eventueel ook nog via een microfoon voor een van de basscabs
  • de akoestische gitaren zijn op de mixer aangesloten vanaf de stereo XLR-outs van de accoustic pre-amp
  • 1 microfoon is aangesloten via een buizen channel-strip op de mixer
  • 2 microfoons zijn aangesloten via een 2-kanaals buizen microfoon voorversterker op de mixer
  • de 6 aux-sends zijn aangesloten op een patchbay, waaraan weer 6 effectprocessors (FX) zijn verbonden
  • 3 FX processors komen rechtstreeks terug in 3 stereo FX returns, de andere 3 FX processors gaan via een line-mixer naar de 4e stereo return
  • alle aanwezige recorders en players zijn via een patchbay aan te sluiten op de mixer om multitrack cassettes (desgewenst mits SMPTE-spoor aanwezig, MTC gesynchroniseerd) en ook stereo cassette, DAT en MiniDisc te kunnen digitaliseren in Cubase
  • de pro-DVD/CD speler is aangesloten op een 2-Track input op de mixer en het volume is apart te regelen via een passieve volume knop specifiek voor de CD speler
  • hoofdtelefoons zijn aangesloten op de hoofdtelefoonversterker (6 kanaals met toonregeling) via de headphone output van de mixer
  • 2 sets afluistering (1 aktief, 1 passief) zijn aangesloten op de A en B outputs van de mixer
  • naast de masterfaders is het geluidsvolume in de studio en op de hoofdtelefoons tevens te regelen met aparte volumeknoppen, er is altijd voldoende vermogen/volume beschikbaar
  • de 8 groepen van de mixer zijn aangesloten op de inputs van de geluidskaart
  • de master-output van de mixer is aangesloten op de splitter en gaat synchroon naar de inputs 11 en 12 van de geluidskaart, het cassettedeck, de MiniDisc recorder en de DAT recorder
  • de 12 outputs van de geluidskaart zijn aangesloten op 12 B-inputs van de mixer





De computer en de bijbehorende hardware en software



Momenteel wordt er gewerkt op een Intel i7-980 PC met Windows 10 64-bit OS. Om optimaal te kunnen werken met het systeem, is de computer voor Cubase uitgevoerd met 5(!) harddisks, 1 SSD (250GB) voor het systeem (Windows, Cubase, WaveLab etc.), 1 SSD (1TB) voor samples, 1 HDD voor opnames, 1 HDD voor cursussen en 1 HDD met archief installer downloads.

  • de FireWire interface (12 kanalen audio IO en 1 poort MIDI I/O) is qua audio aangesloten op de mixer en qua MIDI-In aangesloten op de SMPTE synchroniser
  • de MIDI-out van de geluidskaart is aangesloten op een GM/XG synth module
  • er is een 5x5 MIDI interface aangesloten op de computer via USB, op de inputs zijn de drumcomputer, een 88-weighed keys en een 61-keys synthesizer aangesloten, de outputs gaan naar de drumcomputer, via MIDI Thru naar een aantal FX, en naar drie synths
  • er zijn 3 controllers (allen USB) aangesloten op de computer om de software aan te sturen, te weten een Cubase controller, een 8-fader controller en een RF remote controller
  • alle FX processors die zijn voorzien van MIDI zijn ook als zodanig aangesloten en kunnen deels via MIDI (program change) op afstand aangestuurd worden via de DAW
  • als software sequencer wordt gebruik gemaakt van het DAW pakket Cubase Pro. Met dit pakket kunnen er nagenoeg oneindig veel audio en MIDI kanalen en sporen gebruikt worden, enkel begrensd door de capaciteit van de computer en de aangesloten hardware.
  • als software audio-editor wordt gebruik gemaakt van WaveLab Pro.
    De audio- en de MIDI interface zijn de link tussen de beide werelden, digitaal en analoog. PC enerzijds en mixer, hardware- apparatuur en instrumenten anderszijds. Met integratie van beiden (wat deze configuratie is) is elke gewenste combinatie van gebruik van hardware en software mogelijk





De studio-apparatuur is als volgt op te delen:



De mixer:


Er wordt gewerkt op een Soundtracs Topaz Project 8 24-24-8-2 (dus 48 kanalen in mixdown) met uitgebreide routingmogelijkheden.

Enige mogelijkheden van de mixer:
Elk kanaal beschikt over een line in, mic in (XLR), insert, tape return (B in) en een direct out.
Per kanaal heeft men de beschikking over een vier-bands equalizer sectie met twee sweeps (lo-mid en mid) en 6 aux sends, waarvan er 3 gelijktijdig per kanaal zijn te gebruiken. Vanuit elk kanaal kan men het signaal routen naar elke gewenste subgroep en/of de mastersectie.
De 8 subgroepen en de master-outs zijn volledig aangesloten op de 12-kanaals audio recording-interface die is gekoppeld met de PC met Cubase Digital Audio Workstation (DAW)










De mixpositie met de beeldschermen en de monitoringsets

De Soundtracs console is het hart van de studio

  • 24 inputs
  • 24 B-inputs
  • 48 kanalen (inputs + B-inputs) gelijktijdig in mixdown
  • 8 subgroepen
  • 2 main kanalen (L+R)
  • fantoomvoeding op alle mic-inputs per kanaal schakelbaar
  • kanaalstrips (EQ, aux send, faders) schakelbaar tussen main-in en B-in
  • inserts op alle kanalen, subgroepen en master-outputs
  • afluistering schakelbaar tussen 2 monitoring-systemen
  • full-range meterbridge
  • 6 aux sends met main-send volume
  • 4 stereo aux returns
  • 4-voudige EQ met 2 semi-parametrische mids
  • 2-bands EQ op de B-inputs
  • aux send 2 op de B-inputs

De Soundtracs mengtafel is voorzien van een full-range meterbridge en een zwanehals talkback microfoon




Op de mengtafel is de diverse 19" randapparatuur van bekende merken aangesloten.

Deze randapparatuur bestaat uit



Dynamiek

  • TL Audio Ivory 2 5051 mono valve processor channel strip
  • SPL Goldmike mk2 model 2485 tube mic pre-amplifier
  • Drawmer DL241 dual compressor/gate (2x)
  • Drawmer DS201 dual gate (deze zit in de insert chain van de vocal channels voor de Joemeek SC2.2)
  • Joemeek SC2.2 Photo optical stereo compressor (deze zit in de insert chain van de vocal channels achter de Drawmer DS201)
  • SPL De-Esser model 9629 de-esser (deze zit in de insert chain van de vocal channels achter de Joemeek SC2.2)
  • voor VST Dynamische FX zie de computer

en dynamiek te koop
  • Presonus Studio Channel 1-channel vacuum-tube channel strip (GERESERVEERD)
  • TL Audio Ivory VP-5051 mono valve processor -made in England- (TE KOOP)
  • Behringer T1953 Tube Ultragain "vintage series" dual-channel tube mic/line pre-amplifier (TE KOOP)
  • SPL Goldmike model 9844 dual-channel tube mic pre-amplifier -made in Germany- (TE KOOP)
  • Alesis 3630 dual-channel compressor/limiter/gate (3x) (TE KOOP)
  • Behringer PEQ2200 Ultra-Q Pro 5-bands single-channel parametric equalizer (2x) (TE KOOP)
  • Behringer T1952 Tube Composer "vintage series" 2-channel tube compressor/limiter/gate (TE KOOP)
  • Behringer DSP9024 Ultra-Dyne Pro Mainframe Digital 2-channel 6-band(!) multiband compressor-limiter/gate/peak-limiter (MIDI aangestuurd) (TE KOOP)
  • Behringer SNR 202 2-kanaals Denoiser -made in Germany- (TE KOOP)

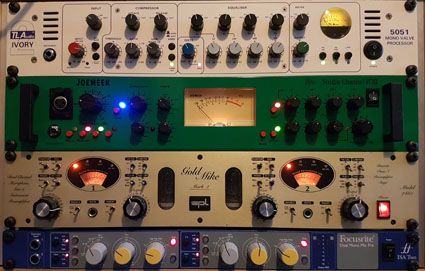

Rack met o.a. de channel-strip, pre-amp en compressors met de parametrische equalizers in side-chain (dit staat nu allemaal TE KOOP)




Effectprocessors/effecten:

  • Lexicon PCM 90 Digital Reverberator (MIDI aangestuurd)
  • TC Electronic M3000 Studio Reverb Processor (MIDI aangestuurd)
  • TC-Helicon Voice Works Plus harmony|modeling|effects vocal processor (MIDI aangestuurd) + Switch-3 footswitch
  • Behringer DSP1000p Virtualizer Pro reverb-effectprocessor (MIDI aangestuurd)
  • DigiTech Studio S200 multi-effectprocessor (MIDI aangestuurd)
  • Zoom 1202 Studio reverb-effectprocessor
  • voor VST FX zie de computer
  • voor bas- en gitaareffecten zie instrumenten en instrumentversterking

en effectprocessors te koop
  • Lexicon MPX-1 Multi-effectprocessor (MIDI aangestuurd) (TE KOOP)
  • Alesis MidiVerb4 multi-effectprocessor (MIDI aangestuurd) (TE KOOP)

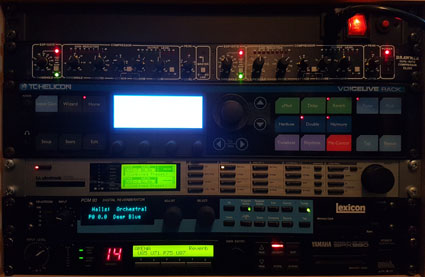

Rack met de outboard-effectprocessors en line-mixer




Diversen:

  • Behringer Ultralink Pro MX882 aktieve 8-kanaals splitter-mixer (2x) 1x als splitter en 1x als mixer
  • Behringer SNR 2200 2-kanaals Multiband Denoiser
  • Behringer SNR 208 8-kanaals Denoiser (2x)
  • Korg DTR-1000 Digital Racktuner
  • Korg GT-2 gitaartuner
  • Nomad patchbay
  • Neutrik NYS-SPP-LI patchbay
  • the t.racks DB Meter
  • ART CableCop kabeltester
  • Fostex PC-1e passieve volume controle voor de Tascam DV-D01U CD-DVD speler
  • Höfner en D'Addario nylonsnaren voor akoestische gitaar
  • Martin & Co en D'Addario staalsnaren voor akoestische gitaar
  • Fender en Ernie Ball snaren voor elektrische gitaren
  • Warwick (Black Label) snaren voor basgitaar
  • Dunlop, Fender en Gibson plectrums
  • den paar kilometer kabel van allerlei soorten en maten van onder andere HOSA, Cordial, Klotz, Procab en Fender Custom Shop met veelal Neutrik stekkers
  • APC Surge Arrest overspannings- en bliksembeveiliging
  • stekkerdozen van Brennenstuhl, van Adam Hall (19" 2x) en van de Hema (4x)
  • 19" mobiel rack van Millenium

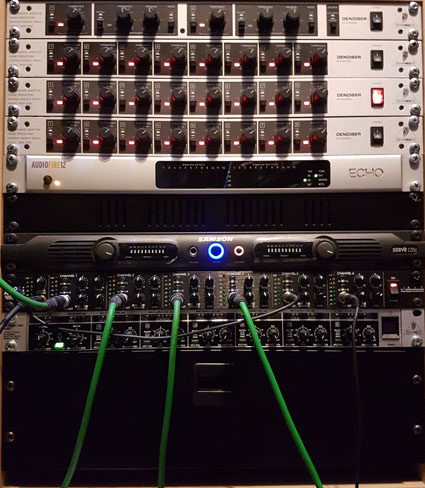

De denoisers, audio-interface en de versterkers




Multitrack DAW (DigitalAudioWorkstation):


De computer draait op een Windows 64-bit OS (Operating System) en is geconfigureerd voor 12 I/O (Input/Output) hardware audiochannels gelijktijdig en 6 MIDI-poorten (max. 96 kanalen).
De PC is speciaal gebouwd voor muziek en hij wordt dan ook alleen voor recording en cursussen Cubase gebruikt.
Wel is de computer voorzien van een internet verbinding om het systeem up-to-date te kunnen houden met drivers en updates.
Om optimaal te kunnen werken met het systeem, recordings en samples is de computer uitgevoerd met veel werkgeheugen en 5(!) harddisks.
De computer is verbonden in een netwerk en worden alle schijven van de computer automatisch ge-backuped op een netwerkdrive van 4 TB (TerraByte).


Hardware:

  • Intel Core i7-980 3,33GHz 6-core CPU met hyper-thread (virtuele core verdubbeling naar 12-core)
  • ASUS P6X58D-E moederbord
  • G.Skill 24GB Ripjaws DDR3-1600MHz triple-channel RAM
  • Samsung EVO 850 250GB SSD systeemdisk en 1TB SSD sample-disk
  • Western Digital twee 1TB WD Caviar Black audio-recording harddisks en een 500GB WD Caviar archief disk
  • ASUS GeForce GTX 650 Ti 1GB GDDR5 dual-head DVI-D videokaart
  • ASUS VX207NE 19" wide-screen DVI-D LED monitor (2x)
  • LG DVD-RW brander
  • Echo AudioFire12 24bit/96kHz +4/-10dB 12 Audio I/O en 1 MIDI I/O ASIO 2.0 FireWire interface
  • MOTU Micro Lite 5 I/O MIDI USB interface
  • Frontier Design Tranzport draadloze RF remote-controller
  • Steinberg cc121 AI (Advanced Integration) Cubase controller
  • Behringer BCF2000 Fader controller (8 fader)
  • Sitecom USB 2.0 4-poorts hub
  • Sitecom 1Gigabit LAN (netwerk)
  • WD MyCloud 4TB backup NAS (Network Attached Storage)


Software:

  • Microsoft Windows 10 64-bit OS
  • Steinberg Cubase Pro 9 DAW sequencer
  • Steinberg WaveLab Pro 9 audio/mastering-editor
  • Steinberg HALion 6 VSTi sampler
  • Steinberg HALion Sonic 3 VSTi sample player
  • Steinberg The Grand 3 VSTi piano
  • IK Multimedia Miroslav Philharmonik 2 VSTi filharmonisch orkest
  • EastWest Symphonic Choirs Platinum + VOTA Expansion VSTi koren inclusief WordBuilder engine
  • Arturia V Collection 5 VSTi synthesizers
  • Bela D Media DIVA Classical Female Soloists + Extended sample CD
  • Steinberg VST Instruments Dark Planet, Triebwerk en Hypnotic Dance
  • Steinberg VST Sound Loop Set Dubstep
  • WD SmartWare backup software

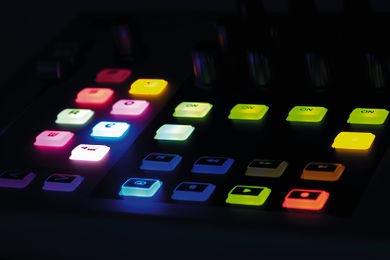

De Steinberg cc121 Cubase controller





Recorders en players (anders dan PC):

  • Tascam 112 MKII analoog stereo mastering cassettedeck + LA-112 balancing kit + RC-134 remote control(*)
  • Tascam 134 Syncaset analoog 4-track cassettedeck + RC-134 remote control(*)
  • Tascam DX-4D 4xDBX unit achter de 134 Syncaset
  • Tascam 238 Syncaset analoog 8-track cassettedeck + RC-88 remote control
  • XRI Systems XR300 SMPTE-synchroniser (tijdcode synchronisatie met de PC)
  • Tascam DA-30 MKII professionele DAT recorder + RC-D30 remote control
  • Tascam MD-301 MKII professionele MiniDisc recorder + RC-32 remote control
  • Tascam DV-D01U professionele CD-DVD speler + RC-D01u remote control
    (*) De RC-134 kan op beide decks worden aangesloten en gebruikt








Rack met de Tascam 112MKII, 134 en 238 Syncaset multitrack decks, de Tascam DX-4D DBX unit en de XRI Systems synchroniser




Mastering:

  • Drawmer 1973 Three Band Stereo FET Compressor
  • Klark Teknik DN 410 5-bands analoog Dual Parametric Equaliser met LF en HF filters
  • Yamaha YDP2006 6-bands Parametric Equalizer digitaal (MIDI aangestuurd)
  • SPL Stereo Vitalizer MK2 model 9526 psychoakoestische effectprocessor
  • SPL Charisma model 9733 dual-channel tube saturatie processor
  • Alesis DEQ230D digitale 2x30 bands equalizer met RealTimeAnalyzer (MIDI aangestuurd)
  • Steinberg WaveLab Pro 9, zie ook de computer







Rack met de buizencompressor, digitale 6-band parametrische EQ, multiband-compressor, enhancer en de digitale EQ met RTA (een deel hiervan staat nu TE KOOP)





Afluistering:

  • Yamaha HS80M actieve monitors
  • Yamaha HS8S actieve subwoofer
  • Avantone Pro Mixcubes referentie monitors
  • Samson Servo 120A eindversterker
  • ART HeadAmp 6 Pro hoofdtelefoon-versterker
  • Sennheiser HD230 (2x)
  • Philips HP890 hoofdtelefoon (3x)






Beschikbare instrumenten en versterking


Gitaren en basgitaren

  • Fender USA standard Stratocaster elektrische gitaar
  • Schecter Hellraiser C-1 FR elektrische gitaar
  • PRS SE Tremonti Custom elektrische gitaar
  • Ibanez JEM70V Premium Steve Vai elektrische gitaar
  • Yamaha G-50A concertgitaar
  • Takamine EG-40C semi-akoestische westerngitaar
  • Sigma Guitars DMC-STE semi-akoestische westerngitaar
  • Yamaha Attitude standard basgitaar
  • Sire Marcus Miller V7 Alder-4 TS basgitaar
    en
  • Minotaur, Ibanez, Taylor en Fender bas- en gitaar draagbanden
  • K&M gitaarstandaards
  • Rockstand gitaarstandaard 7 gitaren
  • Quik Lok gitaarstandaards

en gitaren te koop
  • Jackson DKMG Dinky elektrische gitaar (TE KOOP)








Een deel van de gitaren





Synthesizers en andere MIDI apparatuur:



  • Roland R-70 Human Rhythm Composer drumcomputer + Roland M-256E card
  • Alesis QS8.1 synthesizer (88 weighed keys) met Alesis sustain pedaal en 2 Proel GF16L control- en volume pedalen + de volgende Alesis PCMCIA Qcards:
    • Sanctuary QCard
    • Classical Instruments Plus QCard
    • Stereo Grand Piano Plus QCard
    • Vintage Keyboards QCard
    • Vintage Synthesizers QCard
    • SRAM Card
  • Yamaha CS6x control synthesizer (61 keys) met Yamaha FC4 sustain pedaal

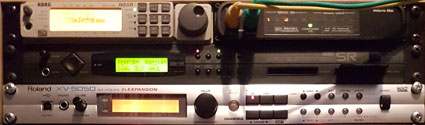

  • Korg Wavestation SR synthesizermodule + Program Card (RAM)
  • Korg NS5R synthesizermodule (met GM en XG)
  • VSTi zie de computer
    en
  • Adam Hall dubbele keyboardstandaard








De Yamaha CS6x en de Alesis QS8.1 synthesizers





De instrumentversterking

Basgitaar

  • Boss GT-10B Bass Effects Processor/pre-amp
  • Ashdown ABM 500 EVO III 575W hybride basversterker top met de Ashdown FS-4 footswitch
  • Ashdown ABM Mini 48 4x8" 600W bas cabinet
  • Ashdown ABM Mini 115 1x15" 300W bas cabinet

Gitaar

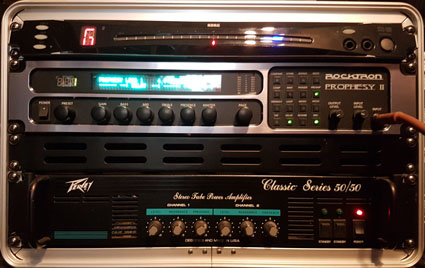

  • Rocktron Prophesy II hybride gitaar effectprocessor/pre-amp met Behringer FCB1010 MIDI Foot Controller

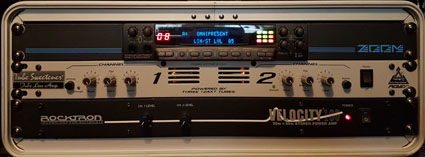

  • Zoom 9050 gitaar effectprocessor/pre-amp met de Zoom 8050 floorboard en 2 Zoom FP02 pedalen voor volume en expressie
  • Peavey/AMR (Audio Media Research) "Tube Sweetener" Tube Line Amplifier (nog aan te sluiten, achter de Zoom 9050))
  • Boss AD-8 Acoustic Guitar Processor/pre-amp
  • Peavey Classic Series 50/50 'Stereo Tube Power Amplifier' stereo gitaar buizen-eindversterker 2x50W
  • Ashdown Fallen Angel FA412F 4x12" 240W stereo gitaar cabinet
  • VOX Valvetronix VT50 50W hybride gitaarcombo met de VOX VFS5 footswitch
  • Peavey Blazer 158 15W gitaarcombo oefenversterker
    en
  • Gator Cases 6U flightcase voor de gitaar-stack 19" apparatuur
  • Quik Lok versterker standaard voor de VOX Valvetronix
  • Adam Hall 19" power strip

en gitaar apparatuur te koop
  • Digitech TwinTube GFX1 hybride buizen gitaar pre-amp met de bijbehorende floorboard met groot alfanummeriek preset display (TE KOOP)







ashdown bass stack2.jpg     guitar stack2.jpg

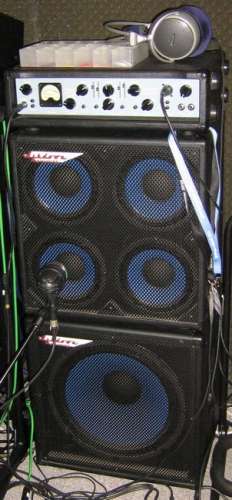

De Ashdown basstack met de ABM500 EvoIII versterker en de ABM Mini 48 en 115 cabinets met daarvoor de AKG D112 basmicrofoon. Daarnaast de gitaarstack met de Zoom 9050 en DigiTech TwinTube GFX1 pre-amps, de Korg DTR-1000 tuner, Behringer SNR 202 Denoiser en de Peavey Classic Series 50/50 Stereo Tube Power Amplifier met daarvoor de Shure SM57 gitaarmicrofoon.

P.S. Inmiddels zijn de Zoom 9050, Digitech TwinTube en de Behringer Denoiser vervangen door de Rocktron Prophesy II hybride gitaar effectprocessor/pre-amp.





Microfoons:

  • AKG C 535 EB kleinmembraan condensatormicrofoon (voor zang en akoestische instrumenten)
  • AKG D 112 grootmembraan dynamische microfoon (voor bascabinets)
  • Avantone Pro CR-14 ribbon microfoon (voor zang en akoestische gitaren en gitaarcabinets)
  • Neumann TLM 102 grootmembraan condensatormicrofoon (voor zang, akoestische instrumenten en gitaarcabinets)
  • Oktava MK 012-01 kleinmembraan condensatormicrofoon (2x; matched pair) (voor staalsnarige akoestische gitaar)
  • sE Electronics Gemini III 10th Anniversary Limited Edition grootmembraan condensator buizenmicrofoon met variabele patterns nier, acht en omni (voor zang en akoestische instrumenten)
  • sE Electronics sE2200a grootmembraan condensatormicrofoon (2x) (voor zang en akoestische instrumenten)
  • sE Electronics R-1 Ribbon microfoon (voor zang en gitaarcabinets)
  • Shure SM57 kleinmembraan dynamische microfoon (voor gitaarcabinets)
  • Shure SM58 kleinmembraan dynamische microfoon (voor zang)
  • Shure SM58 Beta kleinmembraan dynamische microfoon (voor zang)
  • en
  • K&M microfoonstandaards
  • K&M popfilters
  • sE plopfilters

en microfoons te koop
  • SM Pro Audio MC01 grootmembraan condensatormicrofoon (2x) (voor zang en akoestische instrumenten) (TE KOOP)



se2200a.jpg     mic02.jpg


Grootmembraan condensatormicrofoon van sE Electronics voor zangopnames met daarnaast een kleinmembraan condensatormicrofoon van Oktava voor opname van akoestische gitaren







Setup, apparatuurlijst en instrumenten





De studio in het kort: hoe is het aangesloten en hoe werkt het:
De mixer en de hardware

De computer en de bijbehorende hardware en software





De studio-apparatuur is als volgt op te delen



De mixer

Dynamiek

Effectprocessors/effecten

Diversen

De computer met DAW sequencer, VST effecten en instrumenten interfaces en controllers

Recorders en players (anders dan PC) -ook voor digitalisering van uw multitrack cassettes-

Mastering

Afluistering

Instrumenten en instrumentversterking

Microfoons



De studio in het kort: hoe is het aangesloten en hoe werkt het





De mixer en de aangesloten randapparatuur



Een mixer met 48 inputs (24 A en 24 B-inputs) en o.a. 24 inserts op de kanalen, 8 groepen en 2 masterkanalen (L+R). Verder o.a. 6 aux sends (max. 3 tegelijk per kanaal inzetbaar), 4 stereo returns, en speaker aansluitingen voor 2 sets monitoring.

  • 6 kanalen (4x drums en 2x mic pre-amp) zijn voorzien van compressie via de inserts. Achter de gate en de compressor op de mic kanalen zit een de-esser. Op de drum inserts zit een gate/compressor/limiter
  • de andere 18 kanalen zijn voorzien van Denoisers via de inserts
  • masterkanalen zijn voorzien van volledige mastering-sectie via de inserts met analoge multiband-compressor, analoge 5-band parametrische EQ met high- en low-pass filters, digitale 6-band parametrische EQ, enhancer/exciter, buizen saturatie en een digitale 30-band grafische EQ
  • de drumcomputer is met 4 uitgangen (kick/snare/stereo) verbonden met de mixer
  • de 2 full-synthesizers en 2 rack-synths zijn stereo aangesloten
  • de elektrische gitaren zijn op de mixer aangesloten vanaf de mix outputs van de pre-amps en via de DI's van de eindversterker en eventueel ook nog via één of meer microfoon voor de gitaarcab
  • de basgitaren zijn op de mixer aangesloten vanaf de stereo XLR-outs van de pre-amp, vanaf de DI van de versterker en eventueel ook nog via een microfoon voor een van de basscabs
  • de akoestische gitaren zijn op de mixer aangesloten vanaf de stereo XLR-outs van de accoustic pre-amp
  • 1 microfoon is aangesloten via een buizen channel-strip op de mixer
  • 2 microfoons zijn aangesloten via een 2-kanaals buizen microfoon voorversterker op de mixer
  • de 6 aux-sends zijn aangesloten op een patchbay, waaraan weer 6 effectprocessors (FX) zijn verbonden
  • 3 FX processors komen rechtstreeks terug in 3 stereo FX returns, de andere 3 FX processors gaan via een line-mixer naar de 4e stereo return
  • alle aanwezige recorders en players zijn via een patchbay aan te sluiten op de mixer om multitrack cassettes (desgewenst mits SMPTE-spoor aanwezig, MTC gesynchroniseerd) en ook stereo cassette, DAT en MiniDisc te kunnen digitaliseren in Cubase
  • de pro-DVD/CD speler is aangesloten op een 2-Track input op de mixer en het volume is apart te regelen via een passieve volume knop specifiek voor de CD speler
  • hoofdtelefoons zijn aangesloten op de hoofdtelefoonversterker (6 kanaals met toonregeling) via de headphone output van de mixer
  • 2 sets afluistering (1 aktief, 1 passief) zijn aangesloten op de A en B outputs van de mixer
  • naast de masterfaders is het geluidsvolume in de studio en op de hoofdtelefoons tevens te regelen met aparte volumeknoppen, er is altijd voldoende vermogen/volume beschikbaar
  • de 8 groepen van de mixer zijn aangesloten op de inputs van de geluidskaart
  • de master-output van de mixer is aangesloten op de splitter en gaat synchroon naar de inputs 11 en 12 van de geluidskaart, het cassettedeck, de MiniDisc recorder en de DAT recorder
  • de 12 outputs van de geluidskaart zijn aangesloten op 12 B-inputs van de mixer





De computer en de bijbehorende hardware en software



Momenteel wordt er gewerkt op een Intel i7-980 PC met Windows 10 64-bit OS. Om optimaal te kunnen werken met het systeem, is de computer voor Cubase uitgevoerd met 5(!) harddisks, 1 SSD (250GB) voor het systeem (Windows, Cubase, WaveLab etc.), 1 SSD (1TB) voor samples, 1 HDD voor opnames, 1 HDD voor cursussen en 1 HDD met archief installer downloads.

  • de FireWire interface (12 kanalen audio IO en 1 poort MIDI I/O) is qua audio aangesloten op de mixer en qua MIDI-In aangesloten op de SMPTE synchroniser
  • de MIDI-out van de geluidskaart is aangesloten op een GM/XG synth module
  • er is een 5x5 MIDI interface aangesloten op de computer via USB, op de inputs zijn de drumcomputer, een 88-weighed keys en een 61-keys synthesizer aangesloten, de outputs gaan naar de drumcomputer, via MIDI Thru naar een aantal FX, en naar drie synths
  • er zijn 3 controllers (allen USB) aangesloten op de computer om de software aan te sturen, te weten een Cubase controller, een 8-fader controller en een RF remote controller
  • alle FX processors die zijn voorzien van MIDI zijn ook als zodanig aangesloten en kunnen deels via MIDI (program change) op afstand aangestuurd worden via de DAW
  • als software sequencer wordt gebruik gemaakt van het DAW pakket Cubase Pro. Met dit pakket kunnen er nagenoeg oneindig veel audio en MIDI kanalen en sporen gebruikt worden, enkel begrensd door de capaciteit van de computer en de aangesloten hardware.
  • als software audio-editor wordt gebruik gemaakt van WaveLab Pro.
    De audio- en de MIDI interface zijn de link tussen de beide werelden, digitaal en analoog. PC enerzijds en mixer, hardware- apparatuur en instrumenten anderszijds. Met integratie van beiden (wat deze configuratie is) is elke gewenste combinatie van gebruik van hardware en software mogelijk





De studio-apparatuur is als volgt op te delen:



De mixer:


Er wordt gewerkt op een Soundtracs Topaz Project 8 24-24-8-2 (dus 48 kanalen in mixdown) met uitgebreide routingmogelijkheden.

Enige mogelijkheden van de mixer:
Elk kanaal beschikt over een line in, mic in (XLR), insert, tape return (B in) en een direct out.
Per kanaal heeft men de beschikking over een vier-bands equalizer sectie met twee sweeps (lo-mid en mid) en 6 aux sends, waarvan er 3 gelijktijdig per kanaal zijn te gebruiken. Vanuit elk kanaal kan men het signaal routen naar elke gewenste subgroep en/of de mastersectie.
De 8 subgroepen en de master-outs zijn volledig aangesloten op de 12-kanaals audio recording-interface die is gekoppeld met de PC met Cubase Digital Audio Workstation (DAW)










De mixpositie met de beeldschermen en de monitoringsets

De Soundtracs console is het hart van de studio

  • 24 inputs
  • 24 B-inputs
  • 48 kanalen (inputs + B-inputs) gelijktijdig in mixdown
  • 8 subgroepen
  • 2 main kanalen (L+R)
  • fantoomvoeding op alle mic-inputs per kanaal schakelbaar
  • kanaalstrips (EQ, aux send, faders) schakelbaar tussen main-in en B-in
  • inserts op alle kanalen, subgroepen en master-outputs
  • afluistering schakelbaar tussen 2 monitoring-systemen
  • full-range meterbridge
  • 6 aux sends met main-send volume
  • 4 stereo aux returns
  • 4-voudige EQ met 2 semi-parametrische mids
  • 2-bands EQ op de B-inputs
  • aux send 2 op de B-inputs

De Soundtracs mengtafel is voorzien van een full-range meterbridge en een zwanehals talkback microfoon




Op de mengtafel is de diverse 19" randapparatuur van bekende merken aangesloten.

Deze randapparatuur bestaat uit



Dynamiek

  • TL Audio Ivory 2 5051 mono valve processor channel strip
  • SPL Goldmike mk2 model 2485 tube mic pre-amplifier
  • Drawmer DL241 dual compressor/gate (2x)
  • Drawmer DS201 dual gate (deze zit in de insert chain van de vocal channels voor de Joemeek SC2.2)
  • Joemeek SC2.2 Photo optical stereo compressor (deze zit in de insert chain van de vocal channels achter de Drawmer DS201)
  • SPL De-Esser model 9629 de-esser (deze zit in de insert chain van de vocal channels achter de Joemeek SC2.2)
  • voor VST Dynamische FX zie de computer

en dynamiek te koop
  • Presonus Studio Channel 1-channel vacuum-tube channel strip (GERESERVEERD)
  • TL Audio Ivory VP-5051 mono valve processor -made in England- (TE KOOP)
  • Behringer T1953 Tube Ultragain "vintage series" dual-channel tube mic/line pre-amplifier (TE KOOP)
  • SPL Goldmike model 9844 dual-channel tube mic pre-amplifier -made in Germany- (TE KOOP)
  • Alesis 3630 dual-channel compressor/limiter/gate (3x) (TE KOOP)
  • Behringer PEQ2200 Ultra-Q Pro 5-bands single-channel parametric equalizer (2x) (TE KOOP)
  • Behringer T1952 Tube Composer "vintage series" 2-channel tube compressor/limiter/gate (TE KOOP)
  • Behringer DSP9024 Ultra-Dyne Pro Mainframe Digital 2-channel 6-band(!) multiband compressor-limiter/gate/peak-limiter (MIDI aangestuurd) (TE KOOP)
  • Behringer SNR 202 2-kanaals Denoiser -made in Germany- (TE KOOP)








Rack met o.a. de channel-strip, pre-amp en compressors met de parametrische equalizers in side-chain (dit staat nu allemaal TE KOOP)




Effectprocessors/effecten:

  • Lexicon PCM 90 Digital Reverberator (MIDI aangestuurd)
  • TC Electronic M3000 Studio Reverb Processor (MIDI aangestuurd)
  • TC-Helicon Voice Works Plus harmony|modeling|effects vocal processor (MIDI aangestuurd) + Switch-3 footswitch
  • Behringer DSP1000p Virtualizer Pro reverb-effectprocessor (MIDI aangestuurd)
  • DigiTech Studio S200 multi-effectprocessor (MIDI aangestuurd)
  • Zoom 1202 Studio reverb-effectprocessor
  • voor VST FX zie de computer
  • voor bas- en gitaareffecten zie instrumenten en instrumentversterking

en effectprocessors te koop
  • Lexicon MPX-1 Multi-effectprocessor (MIDI aangestuurd) (TE KOOP)
  • Alesis MidiVerb4 multi-effectprocessor (MIDI aangestuurd) (TE KOOP)










Rack met de outboard-effectprocessors en line-mixer




Diversen:

  • Behringer Ultralink Pro MX882 aktieve 8-kanaals splitter-mixer (2x) 1x als splitter en 1x als mixer
  • Behringer SNR 2200 2-kanaals Multiband Denoiser
  • Behringer SNR 208 8-kanaals Denoiser (2x)
  • Korg DTR-1000 Digital Racktuner
  • Korg GT-2 gitaartuner
  • Nomad patchbay
  • Neutrik NYS-SPP-LI patchbay
  • the t.racks DB Meter
  • ART CableCop kabeltester
  • Fostex PC-1e passieve volume controle voor de Tascam DV-D01U CD-DVD speler
  • Höfner en D'Addario nylonsnaren voor akoestische gitaar
  • Martin & Co en D'Addario staalsnaren voor akoestische gitaar
  • Fender en Ernie Ball snaren voor elektrische gitaren
  • Warwick (Black Label) snaren voor basgitaar
  • Dunlop, Fender en Gibson plectrums
  • den paar kilometer kabel van allerlei soorten en maten van onder andere HOSA, Cordial, Klotz, Procab en Fender Custom Shop met veelal Neutrik stekkers
  • APC Surge Arrest overspannings- en bliksembeveiliging
  • stekkerdozen van Brennenstuhl, van Adam Hall (19" 2x) en van de Hema (4x)
  • 19" mobiel rack van Millenium








De denoisers, audio-interface en de versterkers




Multitrack DAW (DigitalAudioWorkstation):


De computer draait op een Windows 64-bit OS (Operating System) en is geconfigureerd voor 12 I/O (Input/Output) hardware audiochannels gelijktijdig en 6 MIDI-poorten (max. 96 kanalen).
De PC is speciaal gebouwd voor muziek en hij wordt dan ook alleen voor recording en cursussen Cubase gebruikt.
Wel is de computer voorzien van een internet verbinding om het systeem up-to-date te kunnen houden met drivers en updates.
Om optimaal te kunnen werken met het systeem, recordings en samples is de computer uitgevoerd met veel werkgeheugen en 5(!) harddisks.
De computer is verbonden in een netwerk en worden alle schijven van de computer automatisch ge-backuped op een netwerkdrive van 4 TB (TerraByte).


Hardware:

  • Intel Core i7-980 3,33GHz 6-core CPU met hyper-thread (virtuele core verdubbeling naar 12-core)
  • ASUS P6X58D-E moederbord
  • G.Skill 24GB Ripjaws DDR3-1600MHz triple-channel RAM
  • Samsung EVO 850 250GB SSD systeemdisk en 1TB SSD sample-disk
  • Western Digital twee 1TB WD Caviar Black audio-recording harddisks en een 500GB WD Caviar archief disk
  • ASUS GeForce GTX 650 Ti 1GB GDDR5 dual-head DVI-D videokaart
  • ASUS VX207NE 19" wide-screen DVI-D LED monitor (2x)
  • LG DVD-RW brander
  • Echo AudioFire12 24bit/96kHz +4/-10dB 12 Audio I/O en 1 MIDI I/O ASIO 2.0 FireWire interface
  • MOTU Micro Lite 5 I/O MIDI USB interface
  • Frontier Design Tranzport draadloze RF remote-controller
  • Steinberg cc121 AI (Advanced Integration) Cubase controller
  • Behringer BCF2000 Fader controller (8 fader)
  • Sitecom USB 2.0 4-poorts hub
  • Sitecom 1Gigabit LAN (netwerk)
  • WD MyCloud 4TB backup NAS (Network Attached Storage)


Software:

  • Microsoft Windows 10 64-bit OS
  • Steinberg Cubase Pro 9 DAW sequencer
  • Steinberg WaveLab Pro 9 audio/mastering-editor
  • Steinberg HALion 6 VSTi sampler
  • Steinberg HALion Sonic 3 VSTi sample player
  • Steinberg The Grand 3 VSTi piano
  • IK Multimedia Miroslav Philharmonik 2 VSTi filharmonisch orkest
  • EastWest Symphonic Choirs Platinum + VOTA Expansion VSTi koren inclusief WordBuilder engine
  • Arturia V Collection 5 VSTi synthesizers
  • Bela D Media DIVA Classical Female Soloists + Extended sample CD
  • Steinberg VST Instruments Dark Planet, Triebwerk en Hypnotic Dance
  • Steinberg VST Sound Loop Set Dubstep
  • WD SmartWare backup software








De Steinberg cc121 Cubase controller





Recorders en players (anders dan PC):

  • Tascam 112 MKII analoog stereo mastering cassettedeck + LA-112 balancing kit + RC-134 remote control(*)
  • Tascam 134 Syncaset analoog 4-track cassettedeck + RC-134 remote control(*)
  • Tascam DX-4D 4xDBX unit achter de 134 Syncaset
  • Tascam 238 Syncaset analoog 8-track cassettedeck + RC-88 remote control
  • XRI Systems XR300 SMPTE-synchroniser (tijdcode synchronisatie met de PC)
  • Tascam DA-30 MKII professionele DAT recorder + RC-D30 remote control
  • Tascam MD-301 MKII professionele MiniDisc recorder + RC-32 remote control
  • Tascam DV-D01U professionele CD-DVD speler + RC-D01u remote control
    (*) De RC-134 kan op beide decks worden aangesloten en gebruikt








Rack met de Tascam 112MKII, 134 en 238 Syncaset multitrack decks, de Tascam DX-4D DBX unit en de XRI Systems synchroniser




Mastering:

  • Drawmer 1973 Three Band Stereo FET Compressor
  • Klark Teknik DN 410 5-bands analoog Dual Parametric Equaliser met LF en HF filters
  • Yamaha YDP2006 6-bands Parametric Equalizer digitaal (MIDI aangestuurd)
  • SPL Stereo Vitalizer MK2 model 9526 psychoakoestische effectprocessor
  • SPL Charisma model 9733 dual-channel tube saturatie processor
  • Alesis DEQ230D digitale 2x30 bands equalizer met RealTimeAnalyzer (MIDI aangestuurd)
  • Steinberg WaveLab Pro 9, zie ook de computer







Rack met de buizencompressor, digitale 6-band parametrische EQ, multiband-compressor, enhancer en de digitale EQ met RTA (een deel hiervan staat nu TE KOOP)





Afluistering:

  • Yamaha HS80M actieve monitors
  • Yamaha HS8S actieve subwoofer
  • Avantone Pro Mixcubes referentie monitors
  • Samson Servo 120A eindversterker
  • ART HeadAmp 6 Pro hoofdtelefoon-versterker
  • Sennheiser HD230 (2x)
  • Philips HP890 hoofdtelefoon (3x)






Beschikbare instrumenten en versterking


Gitaren en basgitaren

  • Fender USA standard Stratocaster elektrische gitaar
  • Schecter Hellraiser C-1 FR elektrische gitaar
  • PRS SE Tremonti Custom elektrische gitaar
  • Ibanez JEM70V Premium Steve Vai elektrische gitaar
  • Yamaha G-50A concertgitaar
  • Takamine EG-40C semi-akoestische westerngitaar
  • Sigma Guitars DMC-STE semi-akoestische westerngitaar
  • Yamaha Attitude standard basgitaar
  • Sire Marcus Miller V7 Alder-4 TS basgitaar
    en
  • Minotaur, Ibanez, Taylor en Fender bas- en gitaar draagbanden
  • K&M gitaarstandaards
  • Rockstand gitaarstandaard 7 gitaren
  • Quik Lok gitaarstandaards

en gitaren te koop
  • Jackson DKMG Dinky elektrische gitaar (TE KOOP)








Een deel van de gitaren





Synthesizers en andere MIDI apparatuur:



  • Roland R-70 Human Rhythm Composer drumcomputer + Roland M-256E card
  • Alesis QS8.1 synthesizer (88 weighed keys) met Alesis sustain pedaal en 2 Proel GF16L control- en volume pedalen + de volgende Alesis PCMCIA Qcards:
    • Sanctuary QCard
    • Classical Instruments Plus QCard
    • Stereo Grand Piano Plus QCard
    • Vintage Keyboards QCard
    • Vintage Synthesizers QCard
    • SRAM Card
  • Yamaha CS6x control synthesizer (61 keys) met Yamaha FC4 sustain pedaal
  • Korg Wavestation SR synthesizermodule + Program Card (RAM)
  • Korg NS5R synthesizermodule (met GM en XG)
  • VSTi zie de computer
    en
  • Adam Hall dubbele keyboardstandaard








De Yamaha CS6x en de Alesis QS8.1 synthesizers





De instrumentversterking

Basgitaar

  • Boss GT-10B Bass Effects Processor/pre-amp
  • Ashdown ABM 500 EVO III 575W hybride basversterker top met de Ashdown FS-4 footswitch
  • Ashdown ABM Mini 48 4x8" 600W bas cabinet
  • Ashdown ABM Mini 115 1x15" 300W bas cabinet

Gitaar

  • Rocktron Prophesy II hybride gitaar effectprocessor/pre-amp met Behringer FCB1010 MIDI Foot Controller
  • Zoom 9050 gitaar effectprocessor/pre-amp met de Zoom 8050 floorboard en 2 Zoom FP02 pedalen voor volume en expressie
  • Peavey/AMR (Audio Media Research) "Tube Sweetener" Tube Line Amplifier (nog aan te sluiten, achter de Zoom 9050))
  • Boss AD-8 Acoustic Guitar Processor/pre-amp
  • Peavey Classic Series 50/50 'Stereo Tube Power Amplifier' stereo gitaar buizen-eindversterker 2x50W
  • Ashdown Fallen Angel FA412F 4x12" 240W stereo gitaar cabinet
  • VOX Valvetronix VT50 50W hybride gitaarcombo met de VOX VFS5 footswitch
  • Peavey Blazer 158 15W gitaarcombo oefenversterker
    en
  • Gator Cases 6U flightcase voor de gitaar-stack 19" apparatuur
  • Quik Lok versterker standaard voor de VOX Valvetronix
  • Adam Hall 19" power strip

en gitaar apparatuur te koop
  • Digitech TwinTube GFX1 hybride buizen gitaar pre-amp met de bijbehorende floorboard met groot alfanummeriek preset display (TE KOOP)







ashdown bass stack2.jpg     guitar stack2.jpg



De Ashdown basstack met de ABM500 EvoIII versterker en de ABM Mini 48 en 115 cabinets met daarvoor de AKG D112 basmicrofoon. Daarnaast de gitaarstack met de Zoom 9050 en DigiTech TwinTube GFX1 pre-amps, de Korg DTR-1000 tuner, Behringer SNR 202 Denoiser en de Peavey Classic Series 50/50 Stereo Tube Power Amplifier met daarvoor de Shure SM57 gitaarmicrofoon.

P.S. Inmiddels zijn de Zoom 9050, Digitech TwinTube en de Behringer Denoiser vervangen door de Rocktron Prophesy II hybride gitaar effectprocessor/pre-amp.





Microfoons:

  • AKG C 535 EB kleinmembraan condensatormicrofoon (voor zang en akoestische instrumenten)
  • AKG D 112 grootmembraan dynamische microfoon (voor bascabinets)
  • Avantone Pro CR-14 ribbon microfoon (voor zang en akoestische gitaren en gitaarcabinets)
  • Neumann TLM 102 grootmembraan condensatormicrofoon (voor zang, akoestische instrumenten en gitaarcabinets)
  • Oktava MK 012-01 kleinmembraan condensatormicrofoon (2x; matched pair) (voor staalsnarige akoestische gitaar)
  • sE Electronics Gemini III 10th Anniversary Limited Edition grootmembraan condensator buizenmicrofoon met variabele patterns nier, acht en omni (voor zang en akoestische instrumenten)
  • sE Electronics sE2200a grootmembraan condensatormicrofoon (2x) (voor zang en akoestische instrumenten)
  • sE Electronics R-1 Ribbon microfoon (voor zang en gitaarcabinets)
  • Shure SM57 kleinmembraan dynamische microfoon (voor gitaarcabinets)
  • Shure SM58 kleinmembraan dynamische microfoon (voor zang)
  • Shure SM58 Beta kleinmembraan dynamische microfoon (voor zang)
  • en
  • K&M microfoonstandaards
  • K&M popfilters
  • sE plopfilters

en microfoons te koop
  • SM Pro Audio MC01 grootmembraan condensatormicrofoon (2x) (voor zang en akoestische instrumenten) (TE KOOP)



se2200a.jpg     mic02.jpg


Grootmembraan condensatormicrofoon van sE Electronics voor zangopnames met daarnaast een kleinmembraan condensatormicrofoon van Oktava voor opname van akoestische gitaren







Actueel nieuws



Hier vind u het actuele nieuws over AMPS Recording.

U kunt hier lezen wat er allemaal speelt in en rond de studio.



Volg AMPS Recordings ook op Facebook



Nieuwsarchief



In het nieuwsarchief kunt u het nieuws lezen van de afgelopen jaren. Per kalenderjaar is er een pagina opgezet met al het nieuws uit dat jaar.

In het gastenboek vind u reacties van klanten over AMPS.






Laatste nieuwsberichten
